Koliki je koeficijent toplinskog širenja Wn prirubnice?

Kao dobavljač Wn prirubnica, često se susrećem sa upitima klijenata u vezi sa različitim tehničkim aspektima ovih proizvoda. Jedno pitanje koje se često postavlja je: "Koji je koeficijent toplinskog širenja Wn prirubnice?" U ovom postu na blogu ću se pozabaviti ovom temom, pružajući sveobuhvatno razumijevanje koeficijenta toplinskog širenja i njegovog značaja u kontekstu Wn prirubnica.

Razumijevanje koeficijenta toplinske ekspanzije

Koeficijent toplinskog širenja (CTE) je svojstvo materijala koje opisuje kako se veličina objekta mijenja s promjenom temperature. Definira se kao frakciona promjena dužine ili zapremine po jedinici promjene temperature. Matematički, linearni koeficijent toplinskog širenja (α) je dat formulom:

α = (ΔL / L₀) / ΔT

gdje je ΔL promjena dužine, L₀ je originalna dužina, a ΔT je promjena temperature. Volumetrijski koeficijent toplinskog širenja (β) povezan je s linearnim koeficijentom za β ≈ 3α za izotropne materijale.

Različiti materijali imaju različite koeficijente toplinskog širenja. Na primjer, metali općenito imaju relativno visoke vrijednosti CTE, dok keramika i neki polimeri imaju niže vrijednosti. CTE materijala je važno razmatranje u inženjerskim aplikacijama, jer može uticati na performanse i izdržljivost komponenti.

Koeficijent toplinske ekspanzije Wn prirubnica

Wn prirubnice, također poznate kao prirubnice sa zavarenim vratom, obično se izrađuju od različitih metala, kao što su ugljični čelik, nehrđajući čelik i legirani čelik. CTE ovih materijala može varirati ovisno o njihovom sastavu i mikrostrukturi.

Carbon Steel: Ugljični čelik je široko korišten materijal za Wn prirubnice zbog svojih dobrih mehaničkih svojstava i relativno niske cijene. Linearni koeficijent toplinske ekspanzije za ugljični čelik se obično kreće od oko 10,8 × 10⁻⁶ /°C do 12,1 × 10⁻⁶ /°C na sobnoj temperaturi. To znači da će se za svaki porast temperature od 1°C Wn prirubnica od ugljičnog čelika proširiti za otprilike 10,8 do 12,1 mikrometara po metru dužine.
nerđajući čelik: Nehrđajući čelik se preferira u aplikacijama gdje je potrebna otpornost na koroziju. CTE nehrđajućeg čelika može varirati ovisno o specifičnoj klasi. Na primjer, austenitni nehrđajući čelici, kao što su 304 i 316, imaju linearni CTE od oko 17,3 × 10⁻⁶ /°C na sobnoj temperaturi. Ovo je više od ugljičnog čelika, što znači da će se Wn prirubnice od nehrđajućeg čelika više proširiti za istu promjenu temperature.
legirani čelik: Legirani čelici se koriste kada su potrebna specifična mehanička svojstva, kao što su visoka čvrstoća ili otpornost na toplinu. CTE legiranih čelika može uvelike varirati ovisno o legirajućim elementima i njihovoj koncentraciji. Neki legirani čelici mogu imati CTE sličan ugljičnom čeliku, dok drugi mogu imati višu ili nižu vrijednost.

Značaj koeficijenta toplinskog širenja u Wn prirubnicama

Koeficijent toplinskog širenja igra ključnu ulogu u dizajnu i primjeni Wn prirubnica. Evo nekoliko ključnih tačaka koje treba uzeti u obzir:

Postavljanje i montaža: Kada su Wn prirubnice ugrađene u sistem cjevovoda, CTE materijala prirubnice mora biti kompatibilan s materijalom cijevi i drugih komponenti. Ako postoji značajna razlika u CTE između prirubnice i cijevi, toplinsko širenje ili kontrakcija može uzrokovati naprezanje i deformaciju na spoju. To može dovesti do curenja, otpuštanja vijaka ili čak kvara spoja.
Thermal Cycling: U primjenama gdje temperatura varira, kao što su elektrane ili postrojenja za hemijsku obradu, CTE Wn prirubnice postaje još važniji. Ponovljeni termički ciklusi mogu uzrokovati zamor i oštećenje prirubnice i spoja. Projektanti moraju uzeti u obzir CTE kako bi osigurali da prirubnica može izdržati toplinska naprezanja bez kvara.
Performanse zaptivanja: Širenje i kontrakcija Wn prirubnice zbog temperaturnih promjena može utjecati na performanse zaptivanja spoja. Ako se prirubnica previše proširi, može stvoriti dodatni pritisak na zaptivku, što može dovesti do kvara zaptivke. S druge strane, ako se prirubnica previše skupi, brtva možda neće biti dovoljno stisnuta, što može dovesti do curenja.

Druge vrste prirubnica i njihova toplinska ekspanzija

Osim Wn prirubnica, na tržištu postoje i druge vrste prirubnica, svaka sa svojim karakteristikama i primjenom. Evo nekoliko uobičajenih tipova prirubnica i kratkog spomena njihovih svojstava termičke ekspanzije:

Prirubnica za zavarivanje utičnice: Prirubnice za zavarivanje utičnica se obično koriste za cijevi malog promjera. Izrađene su od sličnih materijala kao i Wn prirubnice, tako da su njihove CTE vrijednosti uporedive. Međutim, proces zavarivanja koji se koristi za pričvršćivanje prirubnica za zavarivanje utičnice na cijevi može dovesti do dodatnih toplinskih naprezanja, što je potrebno uzeti u obzir u dizajnu.
Navojna prirubnica: Prirubnice s navojem se lako instaliraju i uklanjaju, što ih čini pogodnim za primjene gdje je potrebno često održavanje. CTE navojnih prirubnica je također sličan onom odgovarajućeg materijala. Međutim, na navojni spoj može utjecati toplinsko širenje, što može uzrokovati popuštanje navoja s vremenom.

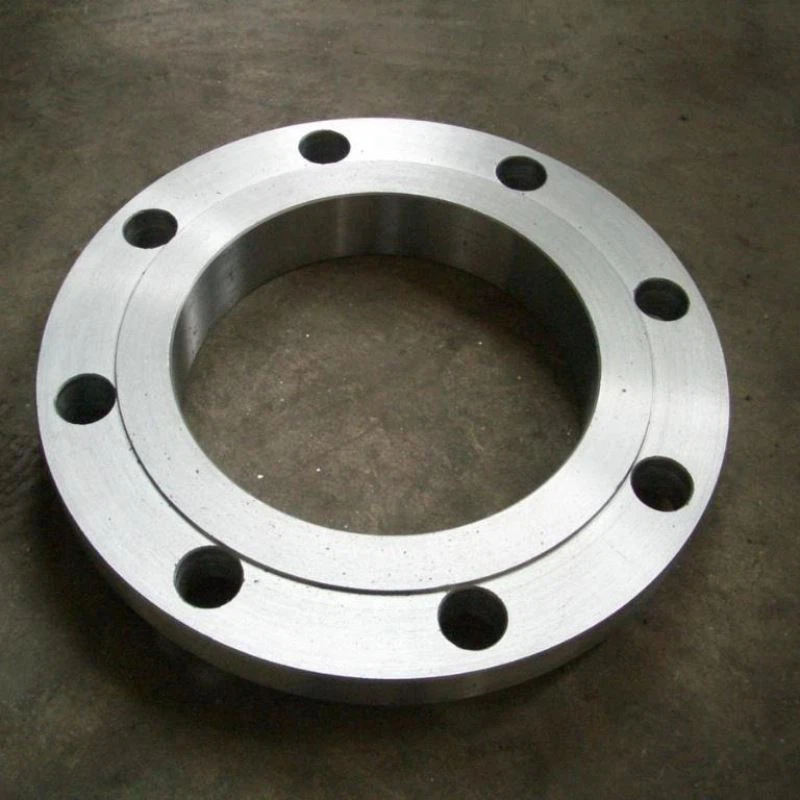

Dakle, Flange: Slip-on prirubnice, ili So prirubnice, se široko koriste zbog svoje jednostavnosti i isplativosti. Imaju relativno labav prianjanje na cijev, što omogućava određeno kretanje zbog toplinskog širenja. CTE So prirubnica je sličan onome kod drugih prirubnica napravljenih od istog materijala.

Zaključak

Koeficijent toplinske ekspanzije je važno svojstvo koje treba uzeti u obzir pri odabiru i korištenju Wn prirubnica. Utječe na pristajanje, montažu, performanse zaptivanja i izdržljivost prirubnica u različitim primjenama. Kao dobavljač Wn prirubnica, posvećen sam pružanju visokokvalitetnih proizvoda i tehničke podrške našim klijentima. Možemo vam pomoći da odaberete pravi materijal prirubnice na osnovu vaših specifičnih zahtjeva, uzimajući u obzir faktore kao što su temperaturni raspon, otpornost na koroziju i mehanička svojstva.

SO Flange

Ako ste na tržištu za Wn prirubnice ili imate bilo kakva pitanja u vezi njihovih svojstava termičke ekspanzije, slobodno nas kontaktirajte za daljnju raspravu. Naš tim stručnjaka je spreman da Vam pomogne u donošenju najbolje odluke za Vaš projekat.
